제품 사용기에 『Post-it』님께서 올려주신 매그너스 장착 과정을 여러분들께 제공하고 있습니다.

1. 준비물
--> 매그너스 클래식 : 대우 2단 순정 오디오 장착
--> iMP-400 mp3/cdp : 와인색
--> 차량용 mp3/cdp 거치대 : 신솔 차량용 거치대 SMP-101
--> CD단자 연결기기 : 올가 CD 체인져 직결장치 OSM-CDC8P
(차량용 거치대의 경우 슬림엑스2를 기다리던 2달 동안

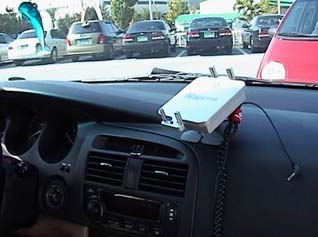

mp3/cdp를 위한 신형 거치대가 출시되었다. 그넘이 SMP-101이다.) 2. 우선 차량용 mp3/cdp 거치대를 달아보자.

매그너스 게기판 다이 곡선이 끝나는 부분에 장착하였다.
물론 거치대 플레이트 각도는 운전석을 향해 돌려 놓았다.
(SMP-101은 2개의 관절이 있어 편리하였다.)

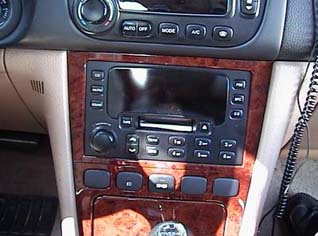

3. 문제의 그 대우 순정 2단 오디오.

오디오의 왼쪽 상단에 보이는 CD 버튼은 여태까지 장식품이었다... ㅠ.ㅠ

4. 오디오 분리하기.

이부분이 개인이 하기 제일 힘든 부분이라고 생각되는데
필자의 경우 운이 기가 막히게 좋은 경우라 하겠다.
대개, 오디오를 꺼내기 위해 센터페시아를 무지막지하게 분해
해야 하는데 (최악의 경우, 운전대 아래에 보이는 모든 보드들을 다 빼야 하는 경우도 있다.)

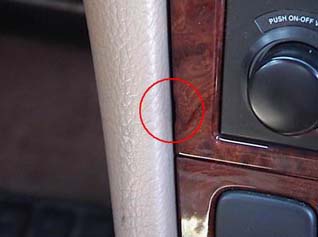

필자의 매그너스 클래식은 카오디오 판넬만 바로 제거가 가능하였다. 사진속 빨간 동그라미 안에서와 같이 판넬 네귀퉁이에 홈이 있는 매그너스는 얇은 일자 드라이버로 바로 분리가 가능하다. 판넬을 떼내고, 오디오 고정 나사를 풀고,
뒤에 있는 8핀 CD단자에 직결장치를 달아주면 끝난다.

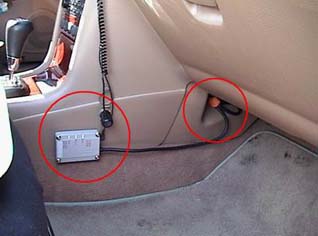

5. 직결장치 고정하기.

처음엔 직결장치를 운전석쪽을 뺄까 하다가
조수석 옆에 보조 시가짹이 있는 매그너스의 구조를 감안하여
사진과 같이 고정하여, 선처리까지 하였다.
참고로 직결장치의 전원은 카오디오에서 받아 쓰며,
시가짹은 차량용 거치대의 전원공급기에 연결하였다.

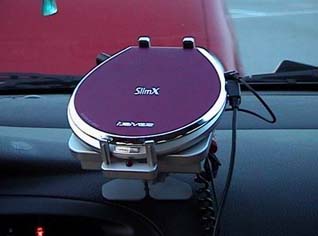

6. 슬림엑스2 장착하기.

사진에 보이는 것처럼 깔끔하게 장착되었다.
왼쪽으로 4.5V 전원이 공급되고, 오른쪽으로 리모콘이 연결되어 있다.
라인아웃에 연결된 선은 전원공급선과 함께 아래로 내려가
직결장치 line 1 단자에 이어져 있다.

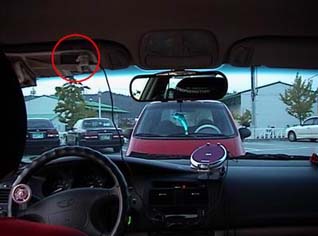

7. 리모콘.

싼게 비지떡이라고 했던가...
CD 카오디오를 장착한게 아닌 이상, 슬림엑스는 따로 조작해 주어야 한다.
리모콘은 햇빛가리개에 달아 놓은 포켓에 찝어버렸다.
어두워서 잘 안보이지만, 방향도 맞고 머리 바로 위에 위치하여 편리하였다.
다만, 리모콘 선이 허공에 매달린 것이 흠이라면 흠이다.

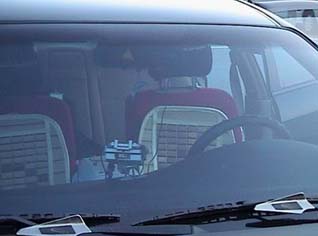

8. 밖에서 바라본 모습.
사진에서 보이는 그대로다.
참고로, 슬림엑스 input 전압은 4.5V이다.
SMP-101은 출시될 때 4.5V로 맞추어져 있으나 다시 한번 확인하면 좋겠다.
또, 전원공급 커넥터 핀이 3개 제공되는데
제일 작은것을 쓰면 슬림엑스와 맞는다.

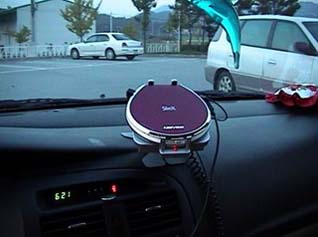

9. 운전석에서 바라본 슬림엑스2.

뽀다구 난다.
흐뭇하다.

주행중 mp3와 CD 모두 튐현상은 없었다.
소리는 물론 카팩보다 좋다.
올가의 직결장치가 제공하는 노이즈제거기능과
서라운드기능, 베이스-트러블-볼륨 조절기능도 훌륭하였다.
대우 순정 오디오에 달린 여러 이퀄라이져와 음장기능도 그대로 사용 가능하고,
볼륨과 모드(라디오, 테잎, CD변환)버튼도 핸들에서 조작 가능하였다.

필자와 비슷한 처지에 있는 사람이라면...
한번 시도해보기 바란다.
들고 다니면서 듣고, 차에 설치해서 듣고......
그리 어렵지 않은 일이다. ^.^
그럼... 즐감~
