『http://www.myrezzo.com』마이레조 자동차 동호회에서 최진호님께서 올리신 차량에 장착하는 과정과 이미지를
  캡쳐하여 여러분들께 제공하고 있습니다.

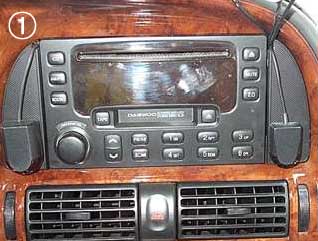

1. 레조에 장착해보겠습니다.

사용가능한 오디오는 체인저 연결포트가 내장된 오디오라면, 거의 대부분의 차량에 연결이 가능합니다.

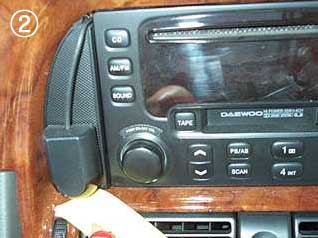

2. 먼저 오디오 좌우측에 있는 1/4타원 모양의 커버를
   납작한 도구를 이용하여, 탈거해줍니다.
   이때 헝겁등을 이용하면, 기스가 나는 것을 방지할 수
   있습니다.

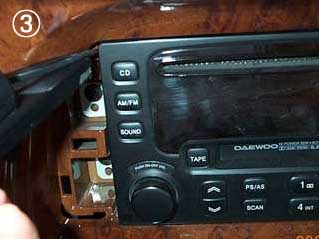

3. 아랫부분이 탈거되면, 앞으로 당겨서 완전히
    제거합니다.

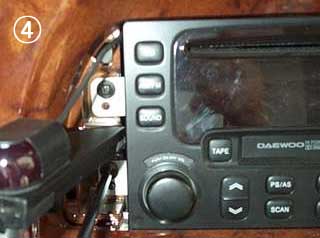

4. 제 경우 DVD리모콘 수신부가 있기 때문에
    대롱대롱 메달려 있네요~^^;;

   양쪽에 커버를 탈거하면, 속에 4개의 나사가
   있습니다. 조심스럽게 모두 풀어주세요~

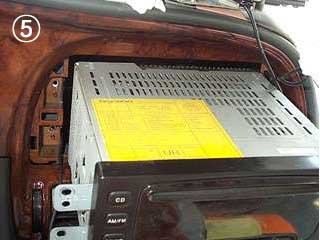

5. 나사가 모두 제거된 오디오를 양쪽에 손을 넣고
    앞으로 당기시면, 자리에서 빠져나옵니다.

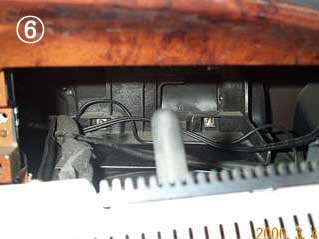

6. CDC직결장치의 배선은 위 사진 왼쪽 구석
    부분으로 올라오면 됩니다.

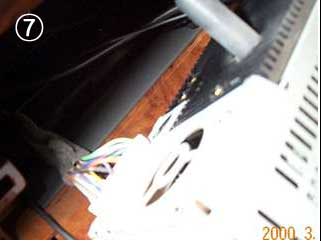

7. 오디오 케이블 오른쪽으로 체인저 포트가
    보입니다.

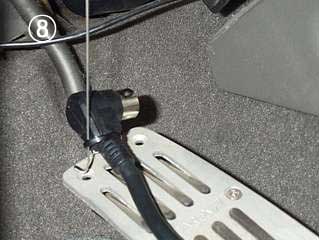

8. 옷걸이 등을 이용하여, 운전석 페달 부분에서
    부터 위 오디오 공간쪽으로 배선을 빼냅니다.

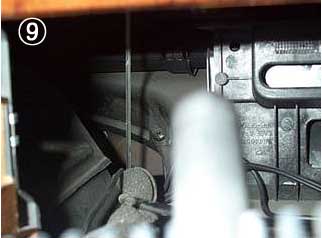

9. 운전석 바닥에서 보시면 윗부분에 밝게 보이는
    곳으로 막대기를 올리시면, 위 사진처럼 오디오
    자리에서 보이게 됩니다.

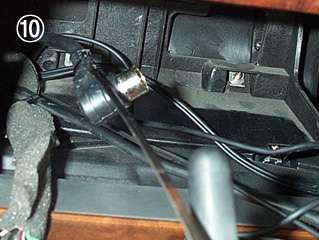

10. 이 부분으로 조심스럽게 케이블을 당겨서
     처리해줍니다.

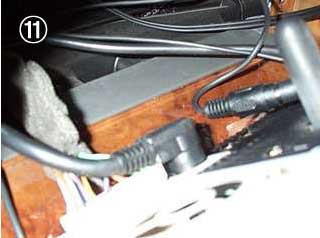

11. 체인저 연결 포트에 케이블을 빠지지 않게
      연결한 모습

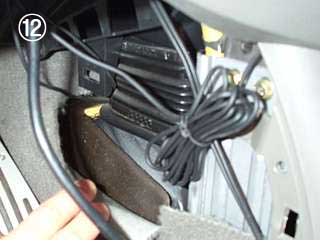

12. 여유있게 제작된 배선을 악셀페달 옆의 커버를
     탈거하여, 카펫트속으로 삽입한다.

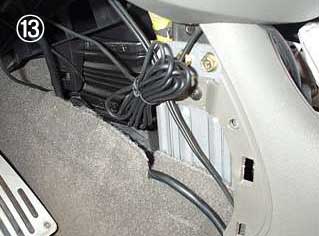

13. 위 사진처럼 아주 깔끔하게 처리가 됩니다.

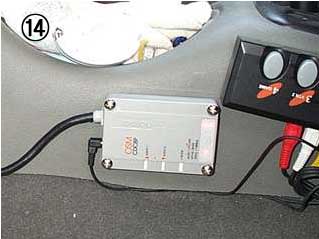

14. 본체는 센터 콘솔 좌측 측면에 양면테이프를
      이용하여 고정하였습니다.
