제품사용기에 최정식님(http://www.santafelove.com)께서
올리신 차량에 장착하는 과정과 이미지를
캡쳐하여
여러분들께 제공하고 있습니다.
|
|
|

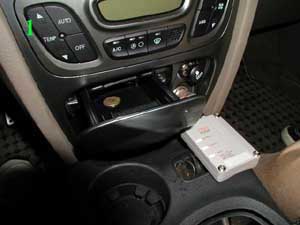

| 사진에보이는 것 처럼 재털이를 빼냅니다... |

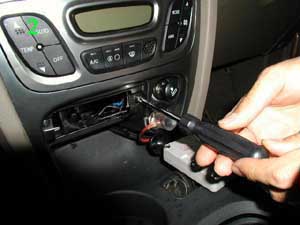

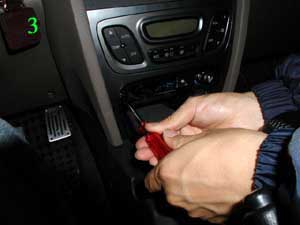

그림과 같이 나사2개를 풀어냅니다.. |
|
|
|
|
|

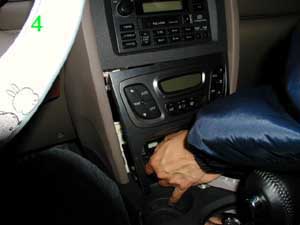

그다음 사진처럼 힘을 약간 주면서 앞으로 땡겨 냅니다.. 좌우로 약간씩 흔들면서 힘을주면 좀 더 쉽습니다.. |
|
|
|
|
|
|

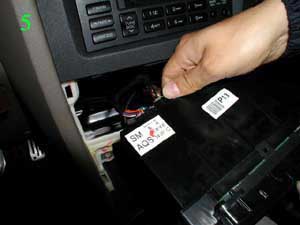

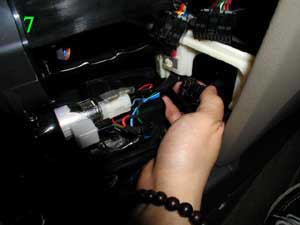

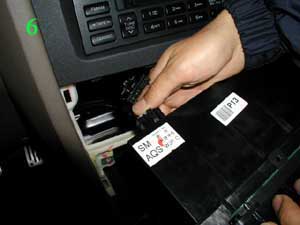

| 에어컨박스 빼내기에 성공하셨다면 사진에 보이는 케이블 3개(위에2개 / 밑에1개)를 뺍니다.. |
|
|
|
|

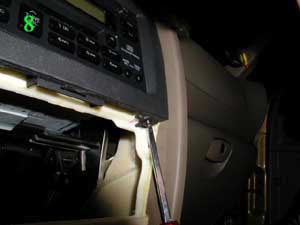

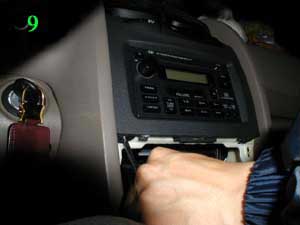

| 케이블을 빼고 에어컨컨트럴 박스를 완전히 탈거 후 사진처럼 밑에 보이는 나사 2개를 풀어냅니다. |
|
|
|
|
|
|
|

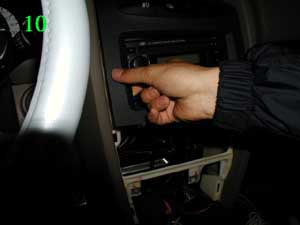

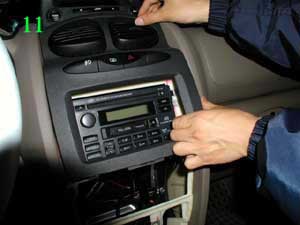

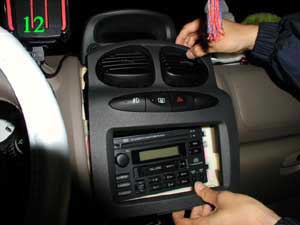

| 그다음 사진처럼 오디오 밑부분의 쎈터페시아부터 살살 약간의 힘으로 분리 후 윗부분은 살짝 덜어낸다는 기분으로 분리합니다.. 참고로 에어컨박스 보다 훨씬 분리하시기 수월하실겁니다.. |
|
|
|
|

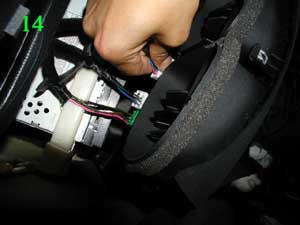

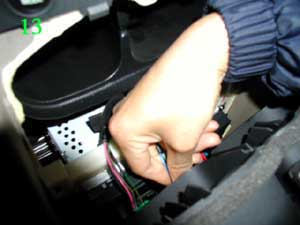

| 분리되었다면 사진에서 보는바와 같이 안개등/열선/비상등 커넥터 3개를 뺍니다.. |
|
|
|
|
| 이것으로 쎈터페시아 분리는 성공입니다.. 앞으로도 센터를 분리하실 작업이 있을때 여기까지 참고로 하시면 될듯하네요... |

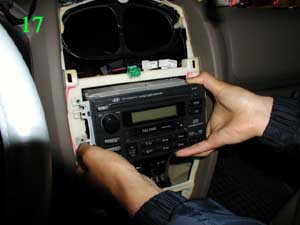

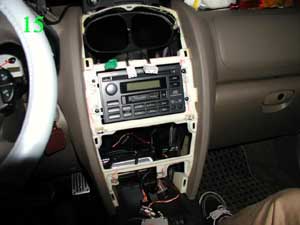

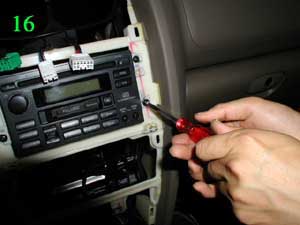

슬슬 직결장치를 장착해야하니 이제는 오디오를 고정하고 있는 4개의 나사를 풀어냅니다... |
|
|
|

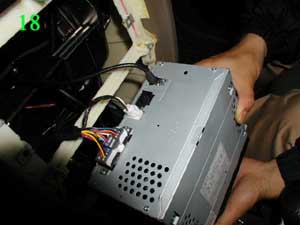

| 오디오를 들어내면 뒤에 직결장치가 꽃힐 위치가 보입니다..(검은색 둥근부분..) |
|
|
|
|

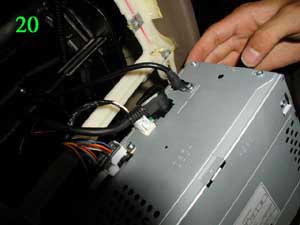

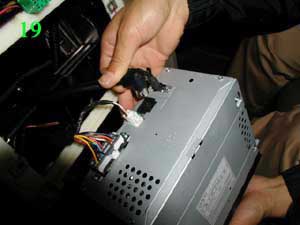

| 그다음 직결장치의 8핀 원형커넥터를 사진과 같이 연결합니다. 옆에 컥넥터 때문에 완전히 삽입되지 않습니다만 빠지지 않을 정도면 아무런 문제 없습니다.. 이부분에서 올가측에 문의한 결과 선의 방향이 다른쪽을 향하면 다른 오디오는 아예 못쓴다고 합니다. 그래서 저렇다고 합니다...하지만 성능에는 영향을 끼치지 않습니다.. |
|
|
|
|

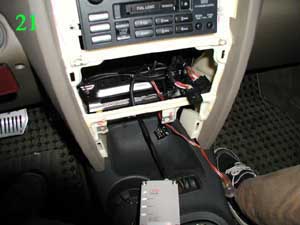

| 그다음 밑부분으로 직결창치를 빼냅니다... 직결장치는 쎈터페시아 속에 붙으면 안됩니다..^^; 적당히 장착시킬 위치를 잡은후 붙어있는 테잎으로 고정한 후 남은 선을 적당히 짱박습니다..^^; |

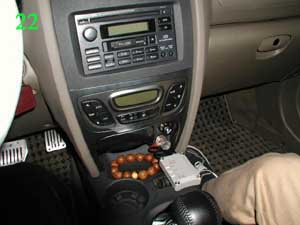

조립은 역순입니다... 드디어 직결장치 다이 성공 입니다...^^; |
